Экструзионное оборудование

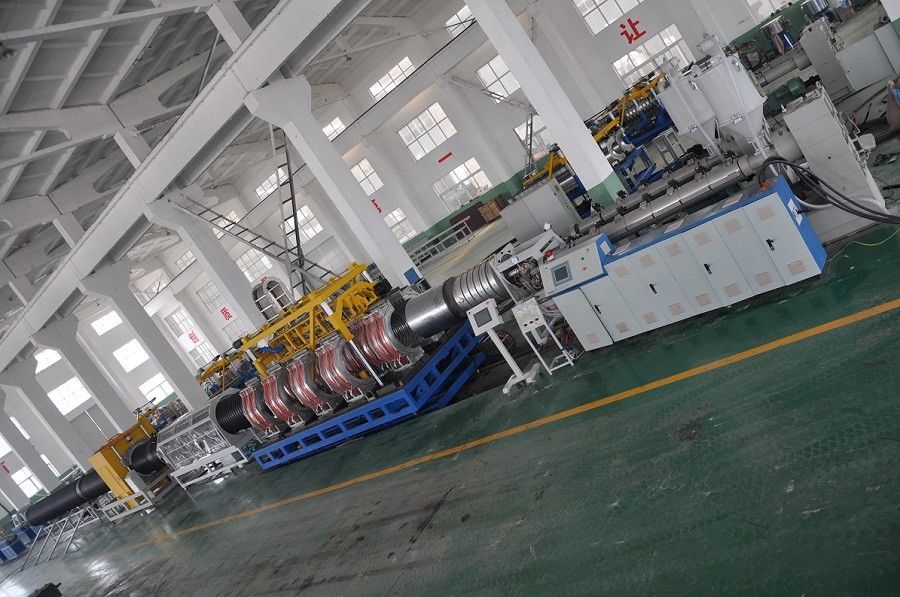

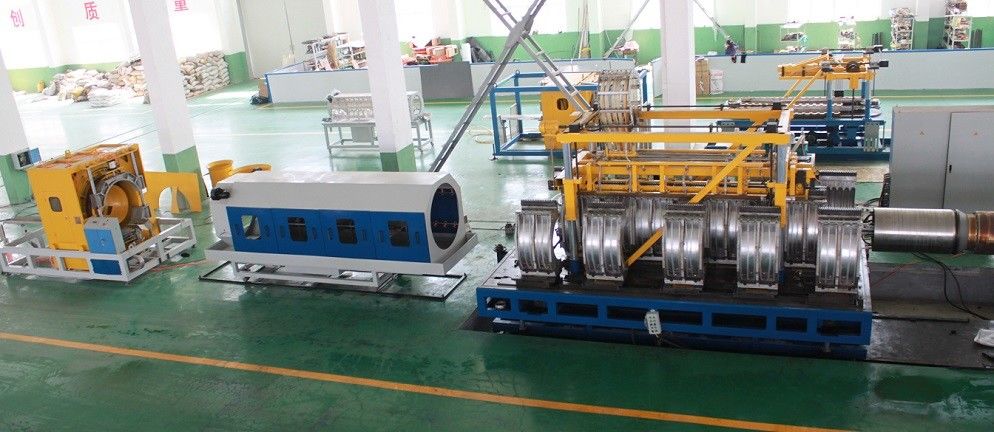

Линия для производства PVC двухслойной гофротрубы
Особенности трубы:

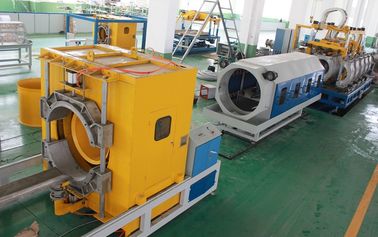

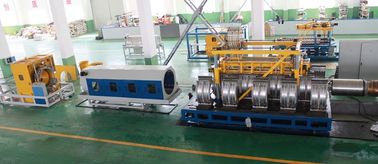

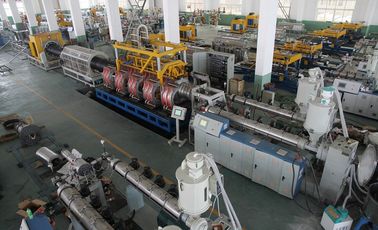

SBG-800-1200линия для производства двухслойной гофрированной трубы(большая скорость), она состоит из следующих оборудований:
- автозагрузчик со сушилкой,
- одношнековый экструдер,
- головка, модуль,
- формующее устройство,
- ванна для охлаждения,
- тянущее устройство,
- отрезное устройство,
- намотчик, или укладчик
Голова экструдера
Два одношнековые экструдера синхроно обработают.Через разрыва регулируемого модули сырьё выходит.Между двухслойным сырьём есть сжатый воздух.Сырьё внутренного слоя формуется через водяной рубашки охлаждения. Сырьё внешнного слоя формуется в сжатом воздухе и вакуумном отрицательном давление, с охлаждением полости модули. Двухслойное развальцовывание труб в процессе изготовления.Слияние внутренних и внешних стен равномерной,толщина равномерная.
Модуль
двухслойное развальцовывание труб в процессе изготовления, легкий вес, высокая прочность, износостойкость, низкий коэффициент теплового расширения и т. д. Вакуумная уникальная структура, легкое управление. Отсутствие утечки гарантирует качество трубы и вид трубы и высить производительность.
Формирователь
Горизонтальная конструкция удобна для замены и регулирования. Закрытое цепное литье. Модуль и опора точно соединиют. Каждый модуль может быть взаимозаменяемым с водяным охлаждением,Материал скользящей части используется легированной сталью(40Cr). Нитрираванная поверхность, чтобы продлить срок службы.Главная двигатель использует переменный ток. Контроллер с ЧПУ. Основные компонеты использует известные продукты.
Отрезное устройство
Существуют два зажимных устройства перед пилой и за пилой. Каждое зажимное устройство включает в себя два цилиндра и два клещи. Два клещи укрепно одновремено зажимают трубу и обеспечивают то, что скорость передвижения и скорость производства труб быть синхронной. Сигнал отрезования начинает с фиксированного кодировщика на серводвигателе. Окна отображения находятся в обеих сторонах. Процесс работы записали окнами отображения. Система ЧПУ Siemens добилась автоматизацию отрезавания.
Двухслойные гофрированные трубы по своему назначению используются в различных отраслях строительства и промышленности. Это изделия из полипропилена (ПП), полиэтилена (ПЭ) или поливинилхлорида (ПВХ), получаемые способом коэкструзии. Экструдер прямо готовит.устойчивая формовка,прогрессивная головка ,гарантировать равномерную внутренную и наружную толшну стенки.горизонтальная система,цепная передача,модуль алюминиевого сплава,автоматическая смазочная система и ситема для водянного охлаждения,целая линия использует немецкий Сименс PLC ситема.высокая автоматизация,легко заниматься,коммуникация дальнего действия.
Двухслойные гофры применяют в сферах:
Госудалственная стройтельность
безнапорная ливневая канализационная система для промышленности и сельскохозяйствеености.
Свойства гофрированной двустенной трубы:
высокая кольцевая жесткость;
стойкость к динамическим нагрузкам, коррозии, истиранию;
длительный срок эксплуатации
экономичность в отличие от других материалов (металл, бетон);
быстрый, простой монтаж;
Устойчивая химическая, биологическая инертность.
| название |
Модель |
габариты
(Д*Ш*В)mm |
мощность(кВт) |
вес(kg) |
| экструдер |
SJ120×30
SJ90×30
|
4100×800×3000
3780×600×3000 |
160(max)
75(max) |
7000
6000 |
| модуль(ID) |
PE500 |
2400×Φ765 |
100(max) |
3000 |
| |
PE600 |
2400×Φ765 |
100(max) |
3600 |
| |
PE800 |
2400×Φ765 |
100(max) |
4600 |
| формовка |
SBCJ1000 |
7500×2800×3500 |
120(max) |
20000 |
| ванна для охлаждения |
LQB1000 |
5100×1400×2100 |
7.7 |
2000 |
| отрезное устройства |
QG9030 |
4252×2100×2400 |
7.5 |
4000 |
| штабелер |
JGJ1000 |
5220×2100×830 |
--- |
1000 |
