Подробная информация о продукте:
Место происхождения: КИТАЙ
Фирменное наименование: SD HUASU
Сертификация: ISO
Номер модели: SBG 250
Оплата и доставка Условия:
Количество мин заказа: 1 набор
Упаковывая детали: стандартный пакет
Время доставки: 30 рабочих дней
Условия оплаты: T/T
Поставка способности: 50 наборов/месяц
контакт
Подробное описание продукта
Диаметр трубы: OD 90-315 mm Штрангпресс: SJ 90/30
выход: 120-260kg/h Мотор AC: 75кв
Инвертор: ABB Питаясь система: Автоматический
полная сила: 120кв
Высокий свет:

труба из волнистого листового металла 260kg/H формируя машину

,

Одностеночная труба формируя машину

,

труба из волнистого листового металла 120kw формируя машину

общая одностеночная линия труба из волнистого листового металла штранг-прессования трубы из волнистого листового металла 260kg/H формируя машину

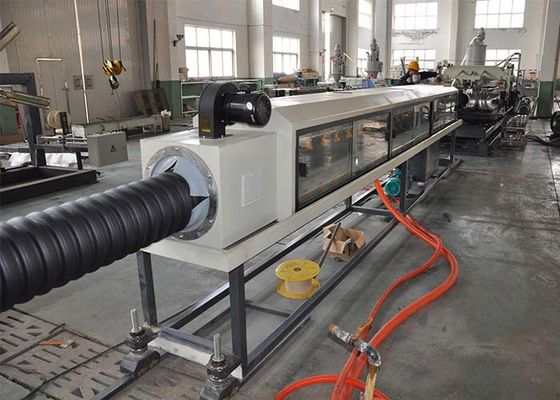

  • Труба из волнистого листового металла формируя машину закрывала структуру, и мы можем также обеспечить формировать вакуума. Формирующ движение прессформы взад и вперед в закрытом и монолитно тоннеле. Формировать тоннель дизайн сэндвича и охлаждать прессформу forcely путем охлаждать воду. Отливая в форму прокладка сделана из стали карбида, поэтому она коррозионностойка.

    Одностеночная машина трубы из волнистого листового металла была развита Шаньдуном Huasu. Она принимает шестерни для бега модулей и шаблонов осуществить охлаждать воды обеспечивая циркуляцию и воздушное охлаждение продуктов, которое обеспечивает высокоскоростную прессформу, даже рифлевание, ровную внутреннюю и наружную стену трубы. Эти трубы из волнистого листового металла особенно использованы в трубе проводника проводов.

    Одностеночная труба из волнистого листового металла широко использована в полях автоматического провода, электрических поток-проходя трубах, цепи механического инструмента, защитных труб ламп и фонарики связывают проволокой, трубки кондиционера и стиральной машины, etc.

  • Список производственной линии
Нет. Имя & модель Количество
01 Штрангпресс одиночного винта SJ90x30 1 набор
02 Прессформы блок прессформы болторезного патрона 50mm 7 наборов
блок прессформы болторезного патрона 63mm
блок прессформы болторезного патрона 75mm
блок прессформы болторезного патрона 90mm
блок прессформы болторезного патрона 110mm
блок прессформы болторезного патрона 160mm
блок прессформы болторезного патрона 200mm
03 Формировать-машина SBCJ-200 1 набор
04 Автомат для резки STG-200 1 набор
05 Переворачивать кронштейн 1 набор
06 Система управления PLC 1 набор



  • Детальная техническая информация

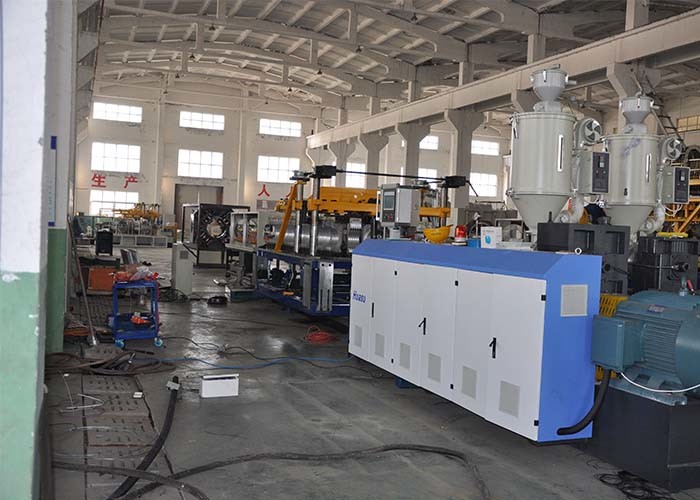

1,0 штрангпресс одиночного винта SJ 90x30

--Твердость винта бочонка винта HV>740

--Материальная твердость 38CrMoAlA бочонка HV>940

--Регуляция нитрирования

--Глубина нитрирования 0,4 бочонка--0.7mm

--Глубина нитрирования 0.3-0.6mm винта

--Нормальный диаметр винта 90mm

--L: ︰ 1 d 30



Охлаждать Heating&

--Зоны зоны 5 топления бочонка x 4.5kw

--Зоны охлаждая зоны 5 бочонка x 0.18kw

--Сила бочонка нагревая 23kw

Управлять

--Мотор AC 150-1500 r.p.m 75kw

--Конвертер Фудзи

--Управлять шестерни коробки колеса

--Шестерня материальное 20CrMnTi

--Тип винтовая зубчатая передача шестерни

--Максимальн Выход 260kg/h

1,1 Автоматическ-питаясь система

--Автоматический сушильщик 1pcs

--Материальный автоперегрузчик 1pcs



2,0 прессформы

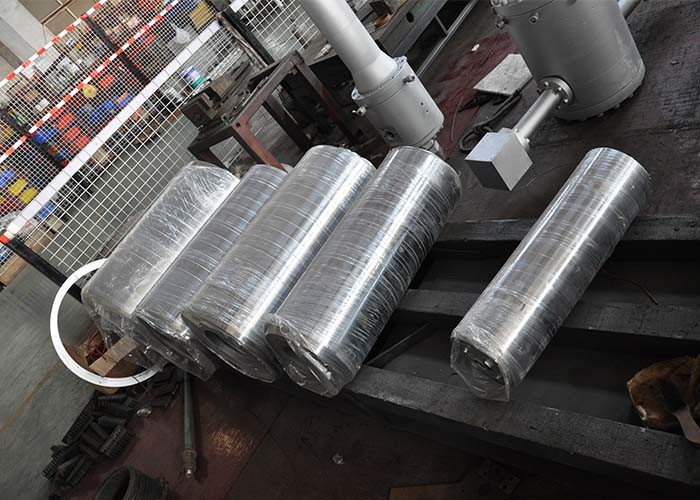

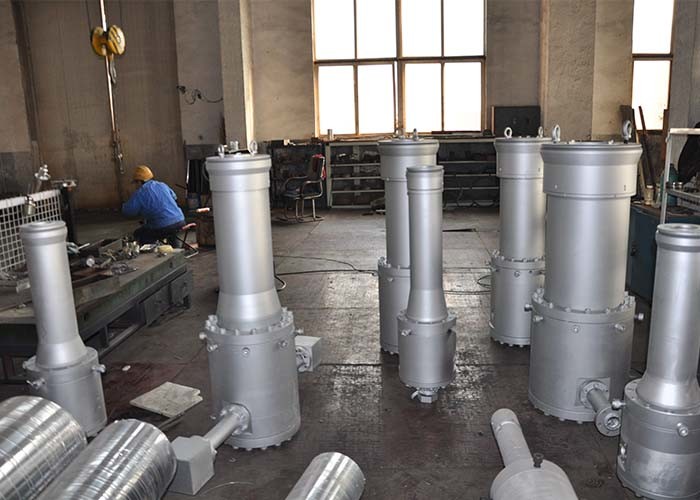

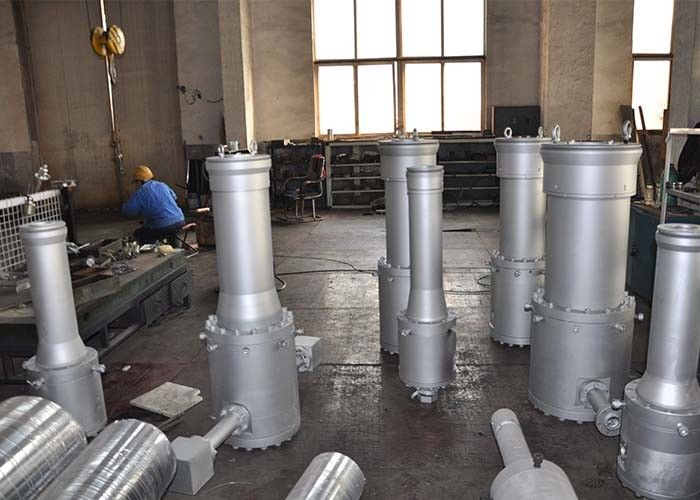

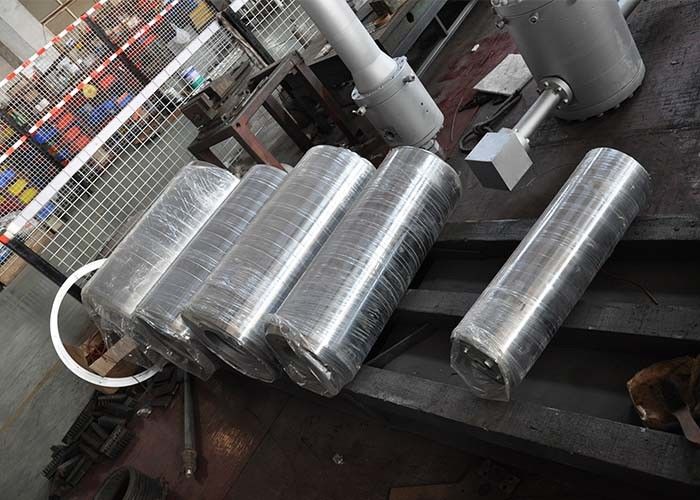

2,1 болторезный патрон

--Спецификация: Φ50, Φ63, Φ75, Φ90, Φ110, Φ160, Φ200mm

--Умирает спираль структуры

--Материальное нитрирование Cr 40 & гасить

2,2 блок прессформы

--Материальный высококачественный алюминиевый сплав

--35 пар количества

--Охлаждая тип воздушное охлаждение

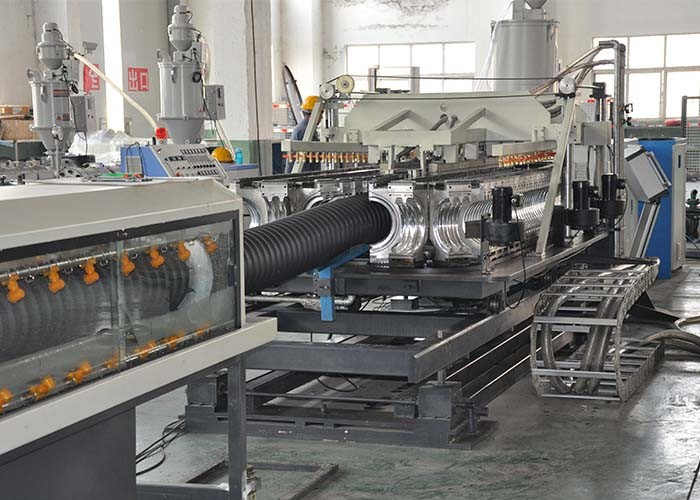

3,0 Формировать-машина SBCJ-200

--Длина цепи модуля 4620 mm

--Количество 35 пар модуля (алюминиевая прессформа)

--Инвертор 1pcs

--Верхний & нижний двигатель 3.7kw в-участка

--Охлаждая воздушное охлаждение режима

--Давление охлаждающих каналов 1.8MPa модуля

--Центральная высота (mm) 1050mm (регулируемый)

--Модуль Φ 50, Φ 63, Φ 75, Φ 90, Φ 110, Φ 160, Φ 200 mm

--Автоматическ-смазывать наборы системы 1

--Температура 8-20℃ охлажденной воды

--Максимальный расход воды 1,5 cum/h

--Максимальная установка по горизонтали ±50 mm

--Регулировка Максимальн Стойки 100 mm

--Вес машины 3000kg



4,0 автомат для резки STG-200

--ID Φ50-Φ200mm диаметра трубы

--Зажимать «половинную» струбцину цилиндром

--Зажимать пневматический

--Резать на фиксированной длине: Формировать машину считает длину трубы и дает режа заказ.



5,0 переворачивать кронштейн

--Длина 6000mm



6,0 система управления PLC

--Контроль температуры

--Контактор (Сименс)

--Английское меню

--Человеческий интерфейс машины 10,4 1set (Сименс)

--Система 1set PLC нового поколения (Сименс)

--Экран касания, человекомашинный диалог
