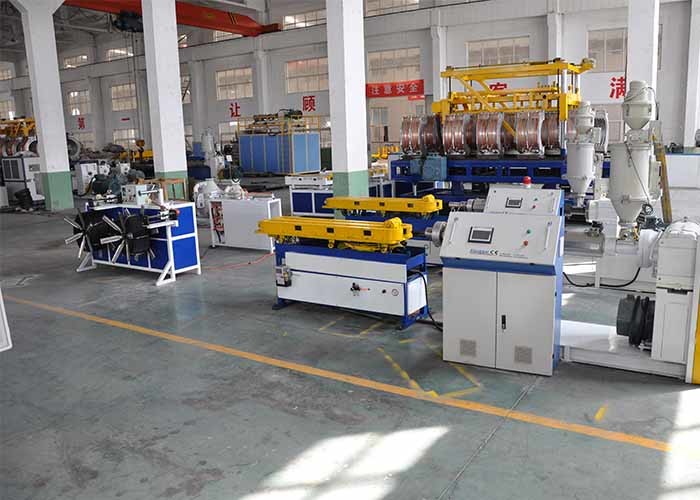

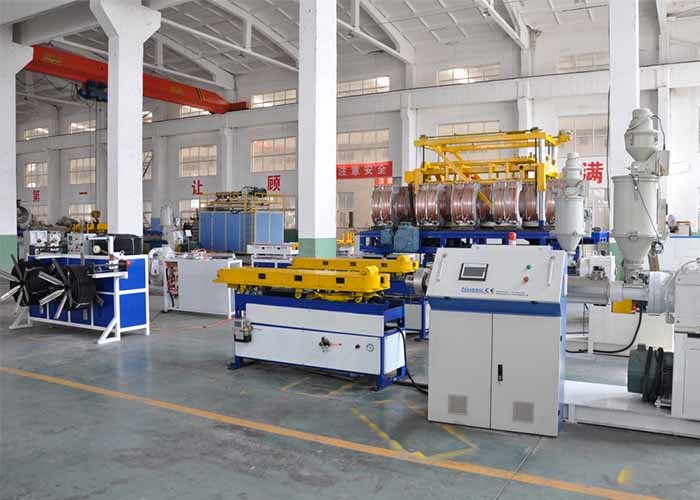

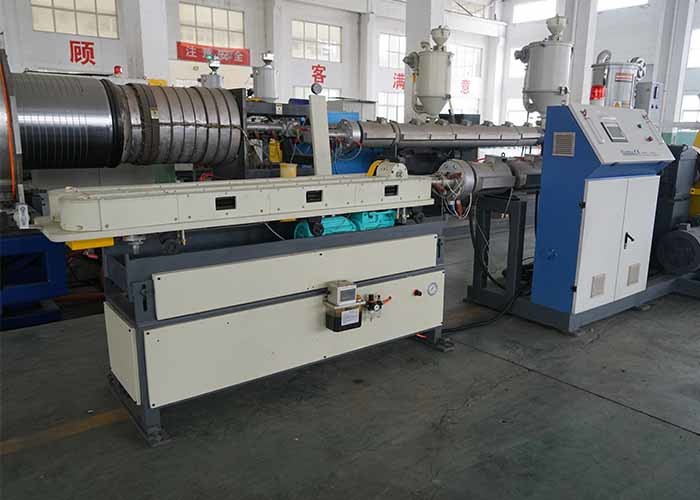

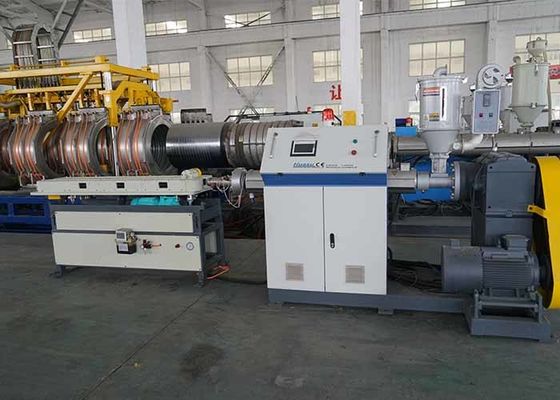

Линия трубы из волнистого листового металла OD 23mm 22kw 80kg/H одностеночная

Линия трубы из волнистого листового металла OD 23mm 22kw 80kg/H одностеночная

  • Линия трубы из волнистого листового металла OD 23mm 22kw 80kg/H одностеночная
  • Линия трубы из волнистого листового металла OD 23mm 22kw 80kg/H одностеночная
  • Линия трубы из волнистого листового металла OD 23mm 22kw 80kg/H одностеночная
  • Линия трубы из волнистого листового металла OD 23mm 22kw 80kg/H одностеночная
Линия трубы из волнистого листового металла OD 23mm 22kw 80kg/H одностеночная
Подробная информация о продукте:
Место происхождения: КИТАЙ
Фирменное наименование: SD HUASU
Сертификация: CE, ISO9001:2008, UL, QS, GMP
Номер модели: SBG 63H
Оплата и доставка Условия:
Количество мин заказа: 1 набор
Упаковывая детали: стандартный пакет
Время доставки: 30 рабочих дней
Условия оплаты: T/T
Поставка способности: 50 наборов/месяц
контакт
Подробное описание продукта
Диаметр трубы: ID 16-50 mm Штрангпресс: SJ 65/30
Максимальный выход: 80kg/H Мотор AC: 22кв
Инвертор: ABB Питаясь система: Автоматический
полная сила: 25кв
Высокий свет:

линия трубы из волнистого листового металла 80kg/H

,

линия трубы из волнистого листового металла 22kw

,

Линия трубы из волнистого листового металла OD 23mm

80kg/H вывело наружу высокоскоростная одностеночная линия мотор трубы из волнистого листового металла SBG-50 22kw

Общая информация

  • Особенный запрос от клиента:
  • Specialism:
  • Продукты:
    • Применение: Электрическое проведение, дренаж воды
    • Длина трубы: согласовывать дознание клиента
    • Порекомендованное сырье:
    • Пустите ранг по трубам списка и давления:
НЕТ. Внутренний диаметр (mm) Внешний диаметр (mm) Примечание
1   16
2   23



Условие окружающей среды



Положение Мастерская
Электропитание Отсутствие опасной области, отсутствие зоны стопа силы
Степень влажности ≤95%
Температура 0-36℃



Условие работы



Сила 380V/3phase/50HZ
Полная сила 25kw
Охлажденная вода Повторно использовать воду. ≤20℃, ≥0.3Mpa, ~0.5T/h
Обжатый воздух 0.3m3/min, >0.5Mpa
Линия размер 6.5m/1.5m/1.5m



Основное техническое представление



Штрангпресс Мотор Максимальныйо выпуск продукции Примечание
SJ55/30 22kw 80kg/h



1. Размер мощности меняет с материалами и условиями деятельности.

2. Линейная скорость: Согласно толщине, stander трубы и условие деятельности.

3. Направление деятельности: Справа налево.

4. Цвет линии: Цвет HUASU стандартный.

5. Остается право улучшить спецификацию линии, если любое изменение в будущем клиенте не будут сообщены.



Конфигурация оборудования



Нет. Имя & модель Количество
1,0 Штрангпресс одиночного винта SJ-55/30 1 набор
2,0 Прессформы болторезный патрон & блок прессформы (16mm, 23mm) 2 набора
3,0 Формировать машину 1 набор
4,0 Машина замотки 1 набор
5,0 Система управления PLC 1 набор



Детальная техническая информация



1,0 штрангпресс SJ-55/30 Одно-винта

--Твердость винта винта HV>740

--Твердость бочонка бочонка HV>940

--Материальная регуляция нитрирования 38CrMoAlA

--Глубина нитрирования 0,5 бочонка--0.7mm

--Глубина нитрирования 0.4-0.6mm винта

--Нормальный диаметр винта 55mm

--L: 30:1 d

Охлаждать Heating&

--Зона 3 zones×4kw топления бочонка

--Зона 3 zones×0.06kw бочонка охлаждая

--Зона 2zones топления болторезного патрона

Управлять

--Сила 22kw привода

--Преобразование частоты Хитачи, Япония

--Поверхность шестерни коробки колеса трудная



2,0 прессформы

2,1 болторезный патрон

--Спецификация φ16, φ23mm

--Материальное 40Cr

--Нагревая нержавеющая сталь петли

2,2 блоки прессформы

--Спецификация φ16, φ23mm

--70 пар количества

--Длина блока прессформы полная 70×56.55 = 4071.6mm

--Охлаждая тип водяное охлаждение



3,0 формировать машину

--Шаблон охлаждая низкопробное водяное охлаждение

--Процесс литого железа шаблона материальный

--Тип передачи передача следа

--Замыкающий кусок 1310mm прессформы

--Колесо червя коробки торможения, набор коробки 1 торможения колеса червя

Набор коробки 1 торможения колеса шестерни

--Максимальн Скорость 21 m/min

--Преобразование частоты мотора силы 3kw привода

--Метр считая тип влияние



4,0 автоматическая обматывая машина

--Управлять мотором Toque

--Обматывая плита inner220*outer600*width260mm

--Максимальная длина 50m/r



5,0 система управления PLC

--Электрические части используют Сименс

--PLC Сименс
