Труба стены PE простая делая линию и машину штранг-прессования для делать PE твердую трубу стены

Общая информация

• Особенный запрос от клиента:
• Продукты:
  • Применение: Продевать нитку, вентиляция, дренаж
  • Длина трубы: Согласовывать дознание клиента
  • Порекомендованное сырье: новый материал для PE
  • Пустите ранг по трубам списка и давления:

Диаметр (mm)	20	25	32	40	50	63
Ранг давления



• Условие окружающей среды



Положение	Мастерская
Электропитание	Отсутствие опасной области, отсутствие зоны стопа силы
Степень влажности	≤95%
Температура	0-36℃



• Условие работы



Сила	380 v x 50 участок Hz x 3 (согласно требованию клиента)
Полная сила	140kw, энергопотребление о 85kw
Охлажденная вода	Повторно использовать воду. ≤20℃, ≥0.3Mpa, ³ /h ~15M
Обжатый воздух	0.3m3/min, >1.2Mpa
Размер плана	42m×2.2m×2.5m



• Основное техническое представление



Штрангпресс	Мотор	Максимальн Выход	Примечание
SJ65/33	75kw	220kg/h	Штранг-прессование для трубы
SJ30/25	2.2kw	10kg/h	Штранг-прессование для метки



1. Размер мощности меняет с материалами и условиями деятельности.

2. Линейная скорость: Согласно толщине, стандарт трубы и условие деятельности.

3. Направление деятельности: Справа налево.

4. Цвет линии: Цвет HUASU стандартный.

5. Остается право улучшить спецификацию линии, если любое изменение в будущем клиенте не будут сообщены.





Детальная техническая информация

Никакой	Имя	Модель	Qty	Примечание
1,0	Штрангпресс одиночного винта	SJ65×33	1 набор	Штранг-прессование для трубы
	Штрангпресс одиночного винта	SJ30×25	1 набор	Штранг-прессование для метки
2,0	Прессформы		1 набор
3,0	Танк водяного охлаждения тарировки вакуума	SGZL-63	1 набор	3000mm
	Танк водяного охлаждения тарировки вакуума	SGZL-63	1 набор	6000mm
4,0	Цистерна с водой брызг	SGPL-63	2 набора
5,0	Машина перетаскивания-	SDQ-63	1 набор
6,0	Автомат для резки	SGQG-63	1 набор
7,0	Кронштейн переворота		1 набор
8,0	Система управления		1 набор



1,1 штрангпресс одиночного винта SJ30×25

--Твердость винта винта HV>740

--Твердость бочонка бочонка HV>940

--Материальное 38CrMoALA, регуляция нитрирования

--Глубина 0.5~0.7mm нитрирования бочонка

--Глубина 0.4~0.6mm нитрирования винта

--Прорезанный бочонок с вод-охлаженный, который принудили питаться

--Диаметр 30mm винта

--L: 25:1 d

Нагревать & охлаждать

--× 1kw зон зоны 3 топления бочонка

--Сила 3kw бочонка

Управлять

--Мотор AC 2.2kw

--Редуктор циклоиды редуктора планетарный

--Хоппер нержавеющей стали хоппера материальный



2,0 прессформы

--Спецификация Φ20-63mm

--Дизайн структуры структуры разделенный спиралью

--Материальные вковка Cr 40 и закалять обработка

--Кольцо топления нержавеющей стали метода топления

--Нагревая сила 12kw

2,1 умирают/ядр/определяя размер рукав

--Рукав определения размеров фильма воды

--Материальная медь

--Спецификация Φ20, Φ25, Φ32, Φ40, Φ50, Φ63

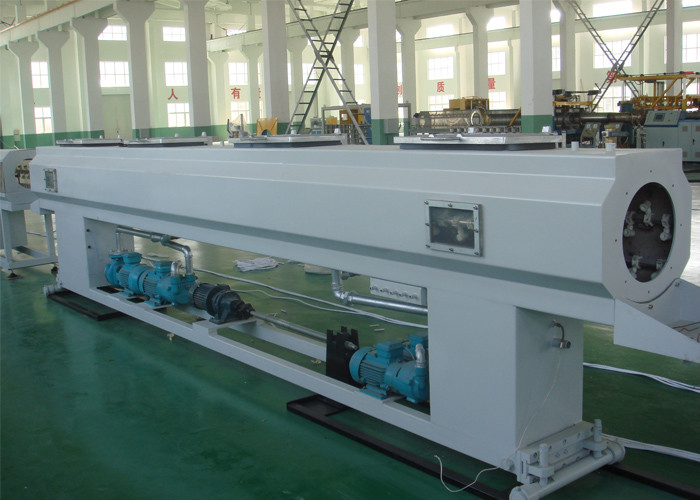

3,0 водяное охлаждение SGZL-63 тарировки вакуума

--Применимый ряд Φ20-63mm трубы

--Краска для пульверизатора плиты нержавеющей стали шкафа материальная

--Длина 3000mm коробки вакуума

--Вакуумный насос 3KW

--Водяная помпа 2.2KW

--Максимальный вакуум -0.06MPa

--Фильтр нержавеющей стали

--Распылите нержавеющую сталь ПК трубы 4

--ABS сопла

--Станция автоматического регулирования температуры воды и уровня воды

--Тип электрического распределительного ящика вися

--Трехмерный регулируемый шкаф

--Двигать вперед и отсталый мотор 0.75KW

--Высота, горизонтальный ручной контроль

--Фронт и заднее расстояние движения коробки 900mm

--Левое и правое расстояние регулировки коробки ±50mm

--Вверх и вниз расстояния регулировки коробки ±50mm

--Труба земного квадрата рельса стальная с картиной

3,1 водяное охлаждение SGZL-63 тарировки вакуума

--Применимый ряд Φ20-63mm трубы

--Краска для пульверизатора плиты нержавеющей стали шкафа материальная

--Длина 6000mm коробки вакуума

--Вакуумный насос 4KW

--Водяная помпа 4KW

--Максимальный вакуум -0.06MPa

--Фильтр нержавеющей стали

--Распылите нержавеющую сталь ПК трубы 4

--ABS сопла

--Станция автоматического регулирования температуры воды и уровня воды

--Тип электрического распределительного ящика вися

--Высоту шкафа можно отрегулировать слева направо

--Вверх и вниз расстояния регулировки коробки ±50mm



4,0 цистерна с водой SGPL-63 брызг

--Нержавеющая сталь тела танка

--Водяная помпа 4KW

--Длина 6000mm

--Распыляя труба 4 части нержавеющей стали

--ABS сопла

--Высота регулируемая

--Вверх и вниз расстояния регулировки коробки ±50mm



5,0 машина SDQ-63 перетаскивания-

--Тип　　 2 pedrails

--Блок резинового материала блока мягкий эластичный клиновидный резиновый

--Зажимающ форму трубки пневматическую

--Зажимать длину трубки　　　 2200mm

--Сила двигателя　　　　　　　 регулировка скорости преобразования частоты 3kw

--Тянуть- напряжение (максимальное).　　　　　3KN

--Тянуть скорость　　　　　　　　　　3-30m/min

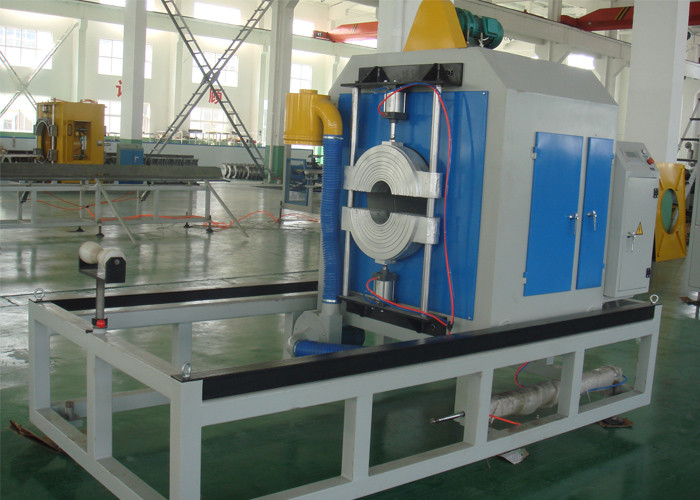

6,0 автомат для резки SGQG-63

--Ряд Φ20~Φ63mm применения

--Зажимать метод　　　 Пневматический зажимать

　

--Лезвие сплава лезвия материальное

--Резать резку по окружности формы

--Работая линейная скорость 0.3-5 M/min

--Эффективная длина хода 1500mm

--Сила 1.1kw мотора революции



7,0 кронштейн STF-6000 переворота

--Разгружать длину трубы 6000mm

--Материал щитка　　　 полировать нержавеющей стали

　

--Пневматический контроль, автоматический переворот с фиксированной длиной

8,0 система управления

--контроль температуры Omron

--Инвертор ABB

--Контактор Сименс
