Место происхождения: | Китай |
Фирменное наименование: | SD Huasu Brand |
Сертификация: | CE, ISO9001:2008, UL, QS, GMP |
Номер модели: | Линия штранг-прессования трубы из волнистого листового металла PE одностеночная |
Количество мин заказа: | 1 набор |
---|---|
Упаковывая детали: | стандартный пакет |
Время доставки: | 30 рабочих дней |
Условия оплаты: | T/T |
Поставка способности: | 50 наборов/месяц |
Прессформы: | Болторезный патрон, блоки прессформы, рукав воды | Штрангпресс: | СДЖ 90/33 |
---|---|---|---|
Л/Д: | 33/1 | Топление бочонка: | 5 зон x 4.5kw |
Охлаждать бочонка: | 5 зон x 0.18kw | Мотор: | 150-1500 r.p.m 75kw |
Высокий свет: | линия штранг-прессования трубы предохранения от кабеля 200mm,Линия штранг-прессования трубы из волнистого листового металла,Линия штранг-прессования трубы ПЭ ПЛК |

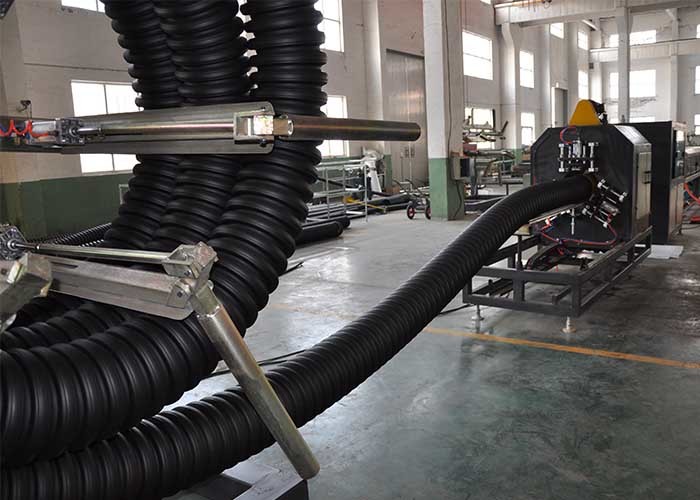

Рифленая линия 50mm-200mm штранг-прессования трубы предохранения от кабеля со штрангпрессом SJ90/33
Список производственной линии
Нет. | Имя & модель | Количество | |
01 | Штрангпресс одиночного винта SJ90x30 | 1 набор | |
02 | Прессформы | блок прессформы болторезного патрона 50mm | 7 наборов |
блок прессформы болторезного патрона 63mm | |||
блок прессформы болторезного патрона 75mm | |||
блок прессформы болторезного патрона 90mm | |||
блок прессформы болторезного патрона 110mm | |||
блок прессформы болторезного патрона 160mm | |||
блок прессформы болторезного патрона 200mm | |||
03 | Формировать-машина SBCJ-200 | 1 набор | |
04 | Автомат для резки STG-200 | 1 набор | |
05 | Переворачивать кронштейн | 1 набор | |
06 | Система управления PLC | 1 набор |
Детальная техническая информация
1,0 штрангпресс одиночного винта SJ 90x30
--Твердость винта бочонка винта HV>740
--Материальная твердость 38CrMoAlA бочонка HV>940
--Регуляция нитрирования
--Глубина нитрирования 0,4 бочонка--0.7mm
--Глубина нитрирования 0.3-0.6mm винта
--Нормальный диаметр винта 90mm
--L: ︰ 1 d 30
Охлаждать Heating&
--Зоны зоны 5 топления бочонка x 4.5kw
--Зоны охлаждая зоны 5 бочонка x 0.18kw
--Сила бочонка нагревая 23kw
Управлять
--Мотор AC 150-1500 r.p.m 75kw
--Конвертер Фудзи
--Управлять шестерни коробки колеса
--Шестерня материальное 20CrMnTi
--Тип винтовая зубчатая передача шестерни
--Максимальн Выход 260kg/h
1,1 Автоматическ-питаясь система
--Автоматический сушильщик 1pcs
--Материальный автоперегрузчик 1pcs
2,0 прессформы
2,1 болторезный патрон
--Спецификация: Φ50, Φ63, Φ75, Φ90, Φ110, Φ160, Φ200mm
--Умирает спираль структуры
--Материальное нитрирование Cr 40 & гасить
2,2 блок прессформы
--Материальный высококачественный алюминиевый сплав
--35 пар количества
--Охлаждая тип воздушное охлаждение

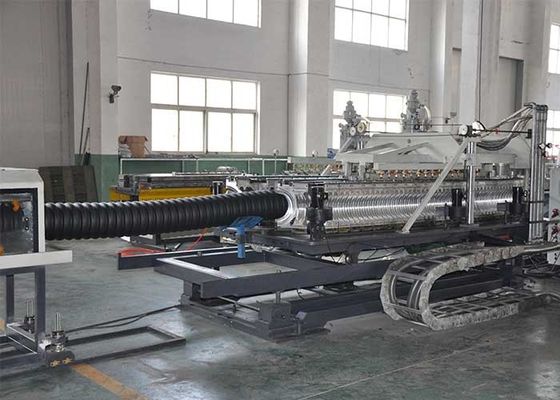

3,0 Формировать-машина SBCJ-200
--Длина цепи модуля 4620 mm
--Количество 35 пар модуля (алюминиевая прессформа)
--Инвертор 1pcs
--Верхний & нижний двигатель 3.7kw в-участка
--Охлаждая воздушное охлаждение режима
--Давление охлаждающих каналов 1.8MPa модуля
--Центральная высота (mm) 1050mm (регулируемый)
--Модуль Φ 50, Φ 63, Φ 75, Φ 90, Φ 110, Φ 160, Φ 200 mm
--Автоматическ-смазывать наборы системы 1
--Температура 8-20℃ охлажденной воды
--Максимальный расход воды 1,5 cum/h
--Максимальная установка по горизонтали ±50 mm
--Регулировка Максимальн Стойки 100 mm
--Вес машины 3000kg
4,0 автомат для резки STG-200
--ID Φ50-Φ200mm диаметра трубы
--Зажимать «половинную» струбцину цилиндром
--Зажимать пневматический
--Резать на фиксированной длине: Формировать машину считает длину трубы и дает режа заказ.

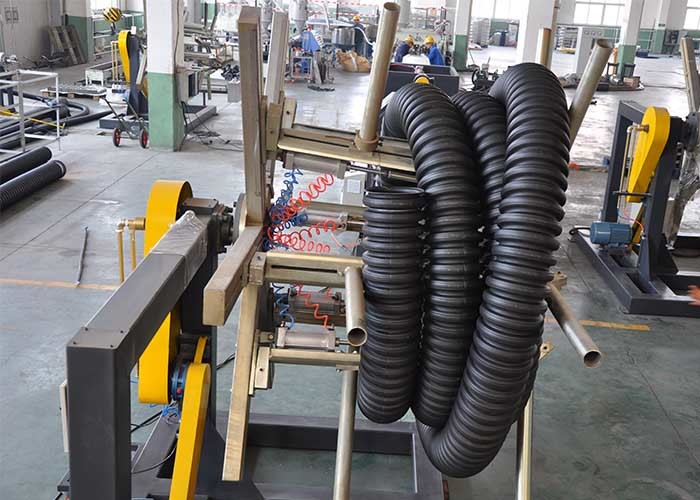

5,0 переворачивать кронштейн
--Длина 6000mm
6,0 система управления PLC
--Контроль температуры
--Контактор (Сименс)
--Английское меню
--Человеческий интерфейс машины 10,4 1set (Сименс)
--Система 1set PLC нового поколения (Сименс)
--Экран касания, человекомашинный диалог
