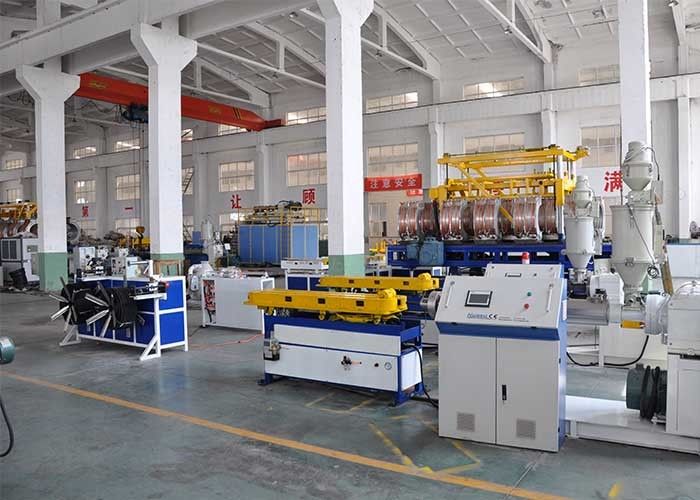

винт производственной линии трубы из волнистого листового металла 50mm 63mm одностеночный одиночный

винт производственной линии трубы из волнистого листового металла 50mm 63mm одностеночный одиночный

Особенность

●Определяя размер рукав сделан из алюминиевого сплава, и поверхность износоустойчива. Форма волны трубки может быть высчитана программой специального программного обеспечения, и жесткость кольца можно получить на таком же весе.
●Охлажденная вода впрыснута как на формировать, так и на возвращенные разделах (такие модели в рынке с воздушным охлаждением и без воды).
●Отливая в форму машина имеет особенную структуру эффективного для уменьшения вывихивания трубы (с патентной защитой).
●Отливая в форму машина имеет особенную структуру эффектно для того чтобы заблокировать upwarping и обеспечить что модуль не деформирует (с патентной защитой).

Список производственной линии

Детальная техническая информация

1,0 штрангпресс одиночного винта SJ90x30

--Твердость винта бочонка винта HV>740

--Материальная твердость 38CrMoAlA бочонка HV>940

--Регуляция нитрирования

--Глубина нитрирования 0,4 бочонка--0.7mm

--Глубина нитрирования 0.3-0.6mm винта

--Нормальный диаметр винта 90mm

--L: ︰ 1 d 30

Охлаждать Heating&

--Зоны зоны 5 топления бочонка x 4.5kw

--Зоны охлаждая зоны 5 бочонка x 0.18kw

--Сила бочонка нагревая 23kw

Управлять

--Мотор AC 150-1500 r.p.m 75kw

--Конвертер Фудзи

--Управлять шестерни коробки колеса

--Шестерня материальное 20CrMnTi

--Тип винтовая зубчатая передача шестерни

--Максимальн Выход 260kg/h

1,1 Автоматическ-питаясь система

--Автоматический сушильщик 1pcs

--Материальный автоперегрузчик 1pcs

2,0 прессформы

2,1 болторезный патрон

--Спецификация: Φ50, Φ63, Φ75, Φ90, Φ110, Φ160, Φ200mm

--Умирает спираль структуры

--Материальное нитрирование Cr 40 & гасить

2,2 блок прессформы

--Материальный высококачественный алюминиевый сплав

--35 пар количества

--Охлаждая тип воздушное охлаждение

3,0 Формировать-машина SBCJ-200

--Длина цепи модуля 4620 mm

--Количество 35 пар модуля (алюминиевая прессформа)

--Инвертор 1pcs

--Верхний & нижний двигатель 3.7kw в-участка

--Охлаждая воздушное охлаждение режима

--Давление охлаждающих каналов 1.8MPa модуля

--Центральная высота (mm) 1050mm (регулируемый)

--Модуль Φ 50, Φ 63, Φ 75, Φ 90, Φ 110, Φ 160, Φ 200 mm

--Автоматическ-смазывать наборы системы 1

--Температура 8-20℃ охлажденной воды

--Максимальный расход воды 1,5 cum/h

--Максимальная установка по горизонтали ±50 mm

--Регулировка Максимальн Стойки 100 mm

--Вес машины 3000kg

4,0 автомат для резки STG-200

--ID Φ50-Φ200mm диаметра трубы

--Зажимать «половинную» струбцину цилиндром

--Зажимать пневматический

--Резать на фиксированной длине: Формировать машину считает длину трубы и дает режа заказ.

5,0 переворачивать кронштейн

--Длина 6000mm

6,0 система управления PLC

--Контроль температуры

--Контактор (Сименс)

--Английское меню

--Человеческий интерфейс машины 10,4 1set (Сименс)

--Система 1set PLC нового поколения (Сименс)

--Экран касания, человекомашинный диалог
